Mesure des pentes

GEO4X vous permet de calculer automatiquement des pentes à partir de vos mesures de distance, aussi bien en 2D qu’en 3D. Cette fonctionnalité est idéale pour analyser des rampes, talus, toitures, voiries ou tout élément nécessitant une compréhension précise des dénivelés.

1. Principe de fonctionnement​

Le calcul de pente dans GEO4X repose sur une mesure de distance classique à laquelle vient s’ajouter une analyse de l’altitude entre les points mesurés.

👉 La pente est calculée à partir des distances déjà tracées dans le viewer.

2. Créer une mesure de distance​

✅ Mesure de distance (prérequis)​

  • Mode 2D : mesure sur le plan horizontal (orthomosaïque).

  • Mode 3D : mesure sur le nuage de points.


Comment mesurer une distance :

  1. Sélectionnez l’outil de mesure de distance dans le viewer.
  2. Cliquez sur le point de départ.
  3. Cliquez sur un ou plusieurs points intermédiaires si nécessaire.
  4. Clic droit pour terminer le tracé.
  5. La distance s’affiche directement dans le viewer.

3. Activer le calcul de pente​

Une fois la mesure de distance créée :

  1. Allez dans le menu latéral gauche.
  2. Cliquez sur la mesure de distance que vous venez de tracer.
  3. Le menu latéral droit s’ouvre automatiquement.
  4. Cochez l’option « Pente ».
  5. Dépliez le sous-menu pour afficher les détails de la pente.

👉 Les informations de pente apparaissent :

  • Dans le menu latéral droit (valeurs détaillées)
  • Directement dans le viewer, à proximité de la mesure

4. Informations de pente disponibles​

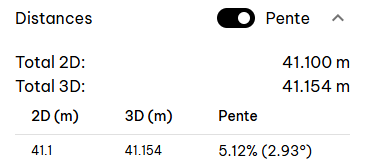

Une fois l’option activée, vous pouvez visualiser notamment :

  • La pente en pourcentage (%)
  • La pente en degrés (°)
  • La distance horizontale et la distance réelle (en 2D et en 3D)


5. Affichage global des pentes​

Astuce

L’activation de l’option « Pente » sur une mesure applique le calcul de pente à toutes les mesures de distance présentes dans le viewer GEO4X.
